PhenoTron?-XYZ植物表型成像剖析系统

时间：2022-11-23

作者：海洋之神590官网入口

点击量：

简介：

PhenoTron^®-XYZ植物表型成像剖析系统，，，，，，，，是海洋之神590官网入口生态手艺公司基于国际先进光谱成像传感器手艺和自主研发的XYZ植物表型自动扫描平台，，，，，，，，设计生产的一款适用于实验室或温室高通量植物表型剖析系统：

♦国际着名高光谱成像手艺公司Specim（芬兰）高光谱成像传感器

♦Thermo-RGB^©红外热成像与可见光成像融合剖析手艺，，，，，，，，可实现�？？？？？？睾驮谙咄即�

♦FluorCam叶绿素荧光成像手艺

♦平台接纳STP（Sensor-To-Plant）手艺和在线视觉监控

♦可选配基于蒸渗仪手艺的iPOT数字化作育盆，，，，，，，，周全监测重量转变、土壤水分与温度，，，，，，，，及叶片温度、叶绿素荧光、茎流、光合作用等心理生态参数

♦可选配台面式表型剖析平台，，，，，，，，XYZ装置在样品平台上，，，，，，，，特殊适合实验室组培苗和种苗表型剖析、种质资源检测等

♦应用于种苗与组培苗表型检测、作物表型研究剖析、植物心理生态研究、光合心理研究、种质资源检测、胁迫与抗性评估与筛选等

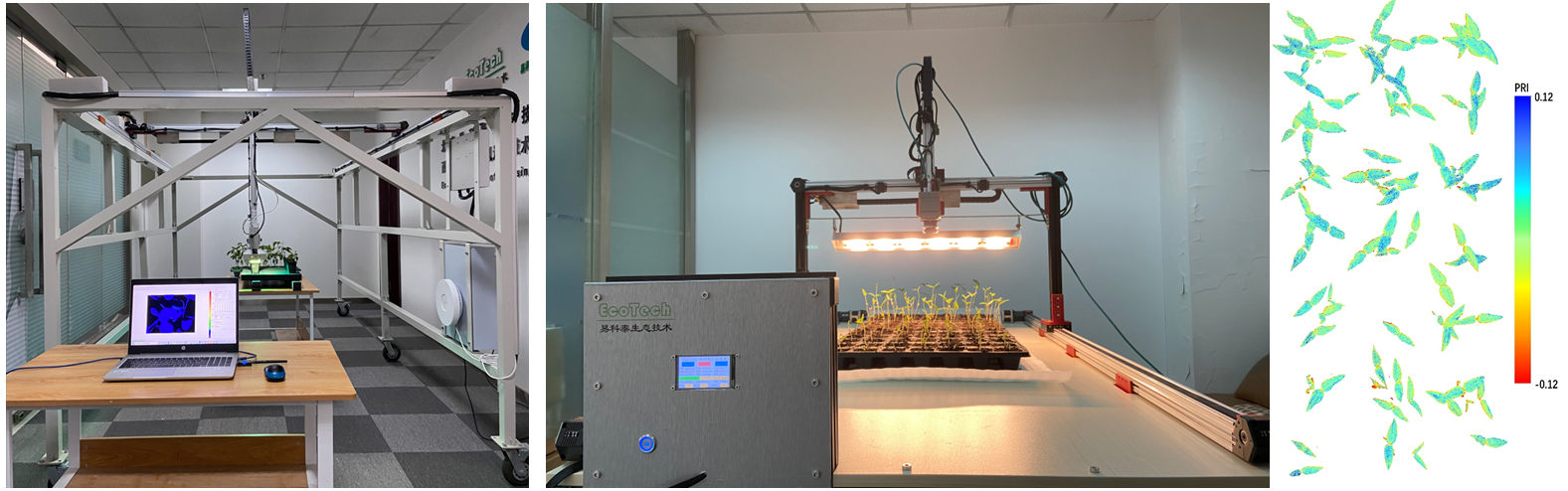

自左至右依次为：PhenoTron^®-XYZ植物表型成像剖析系统（可移动）、台面式PhenoTron^®-XYZ植物表型成像剖析系统、绿豆种苗高光谱成像剖析（PRI）

主要手艺指标

1）平台接纳STP手艺，，，，，，，，嵌入式主控系统，，，，，，，，全中文操作界面，，，，，，，，触控屏+PC端GUI软件双重控制，，，，，，，，可无线控制

2）XYZ三轴全自动运行，，，，，，，，精准定位扫描成像剖析，，，，，，，，运行精度1mm

3）支持组合下令，，，，，，，，可自界说Protocols，，，，，，，，自动执行XYZ三轴移动、阻止、光源开闭、快门触发等

4）支持位置影象，，，，，，，，可一键注册、纪录、生涯、读取XYZ坐标信息，，，，，，，，自动移动精准定位收罗Thermo-RGB及FluorCam叶绿素荧光成像数据

5）机械视觉监控：监控镜头经由算法校准，，，，，，，，在线监视全域植物状态和自动扫描成像，，，，，，，，通过注册XYZ自动定位收罗RGB、红外热成像、FluorCam叶绿素荧光成像数据，，，，，，，，并在线监控全历程

6）标配台面式XYZ三轴有用行程：X轴80cm，，，，，，，，Y轴有用扫描长度180cm，，，，，，，，Z轴可升降规模30cm

7）400-1000nm高光谱成像：

a) 光谱通道448，，，，，，，，具备MROI功效，，，，，，，，凭证需求自由选择感兴趣光谱波段，，，，，，，，镌汰数据冗余

b) 帧率：330FPS（满�。。。。。。。�，，，，，，，顺应多种丈量场景，，，，，，，，尤其对容易摆动的植物，，，，，，，，包管最佳的成像效果

c) 光谱区分率 FWHM：5.5nm

d) 空间区分率：1024像素

e) 信噪比400:1

f) 剖析参数：可成像丈量剖析作物生化、心理指标如叶绿素含量、花青素含量、胡萝卜素含量、光使用效率、叶绿素荧光指数、康健指数、笼罩度等近百种参数

8）900-1700nm高光谱成像：

a) 光谱通道224，，，，，，，，具备MROI功效，，，，，，，，凭证需求自由选择感兴趣光谱波段，，，，，，，，镌汰数据冗余

b) 帧率：670FPS（满�。。。。。。。�

c) 光谱区分率 FWHM：8nm

d) 空间区分率：640像素

e) 信噪比1000:1

f) 剖析参数：可成像丈量剖析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

9）SpectrAPP®高光谱成像剖析软件：

a) 具备伪彩色/灰度显示、波段融合、ROI选区、光谱指数剖析、光谱曲线绘制、光谱特征统计、直方图统计、效果图/表导出等功效

b) 可剖析NDVI、PRI、DCNI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等数十种光谱指数，，，，，，，，可凭证需求定制添加光谱指数

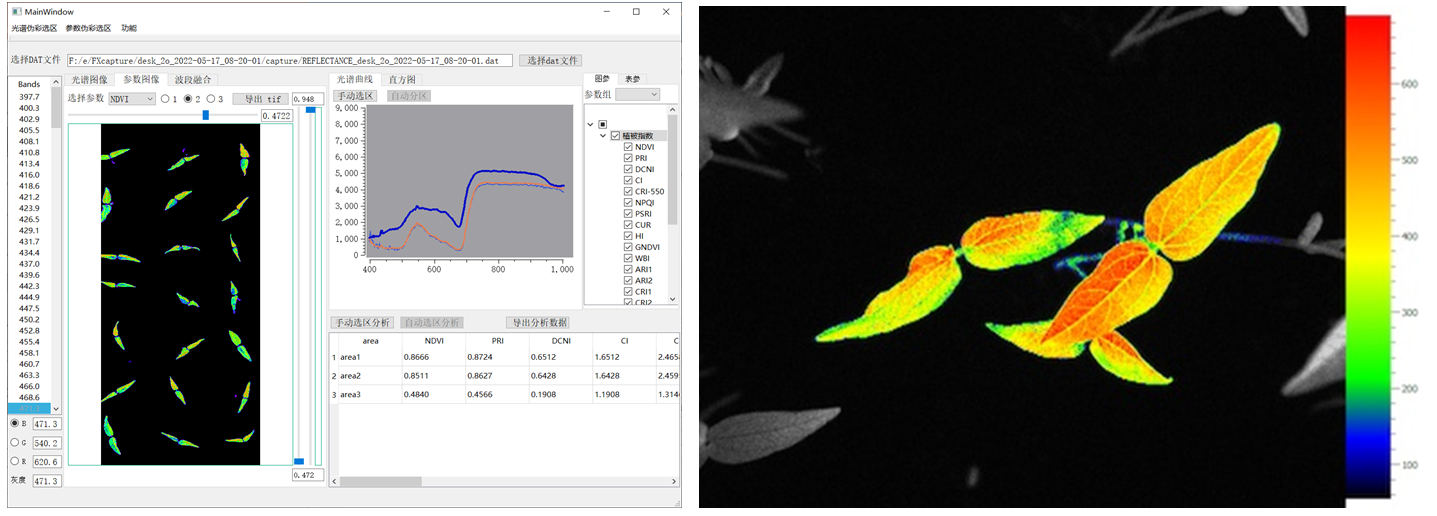

左：SpectrAPP^®高光谱成像剖析，，，，，，，，右：绿豆幼苗叶绿素荧光成像剖析

10）Thermo-RGB成像：

a) 可见光-红外热成像双镜头主机，，，，，，，，出厂黑体多点校准并附校准证书，，，，，，，，区分率640×512像素

b) 丈量温度规模-25℃－150℃，，，，，，，，迅速度0.03℃@30℃，，，，，，，，

c) 红外热成像剖析软件具备调色板、差值手艺、温度规模设置、等温线模式、选区剖析、温度扫描、剖面温度、时间图、3D温度图、在线报告等功效

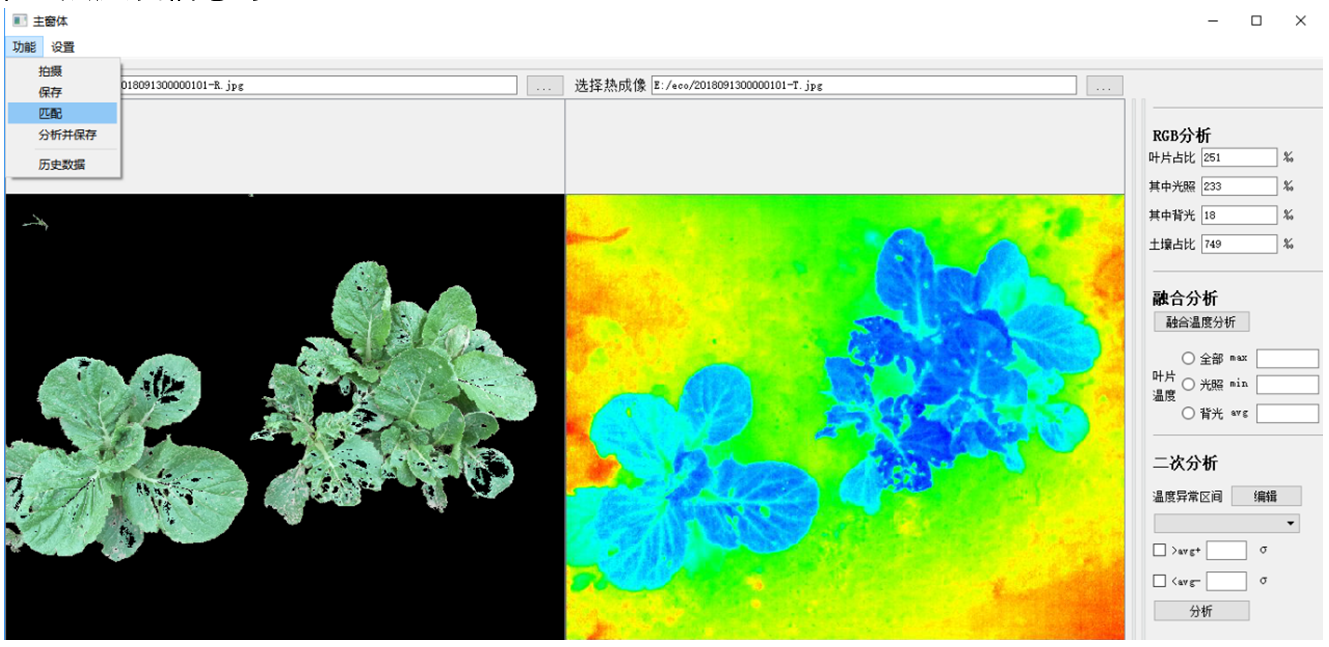

d) Thermo-RGB^©成像融合剖析：可举行手动/自动ROI剖析；；；；；；光照/背光叶片长度、宽度、周长、凸包面积、圆度等形态剖析；；；；；；最高、最低、平均温度、最大温差、中位数等温度剖析；；；；；；R/G/B、H/S/V、绿视率等颜色剖析，，，，，，，，具备温度直方图统计、路劲剖析、温度转换、图/表导出等功效

e) Thermo-RGB�？？？？？？夭⒖稍谙咄枷裎尴叽洌�，，，，，，，实时监测RGB及红外热成像画面，，，，，，，，丈量最大、最小、中心点温度信息等
