海洋之神590官网入口UV-MCF生物荧光高光谱成像剖析系统

时间：2022-05-07 作者：海洋之神590官网入口点击量：

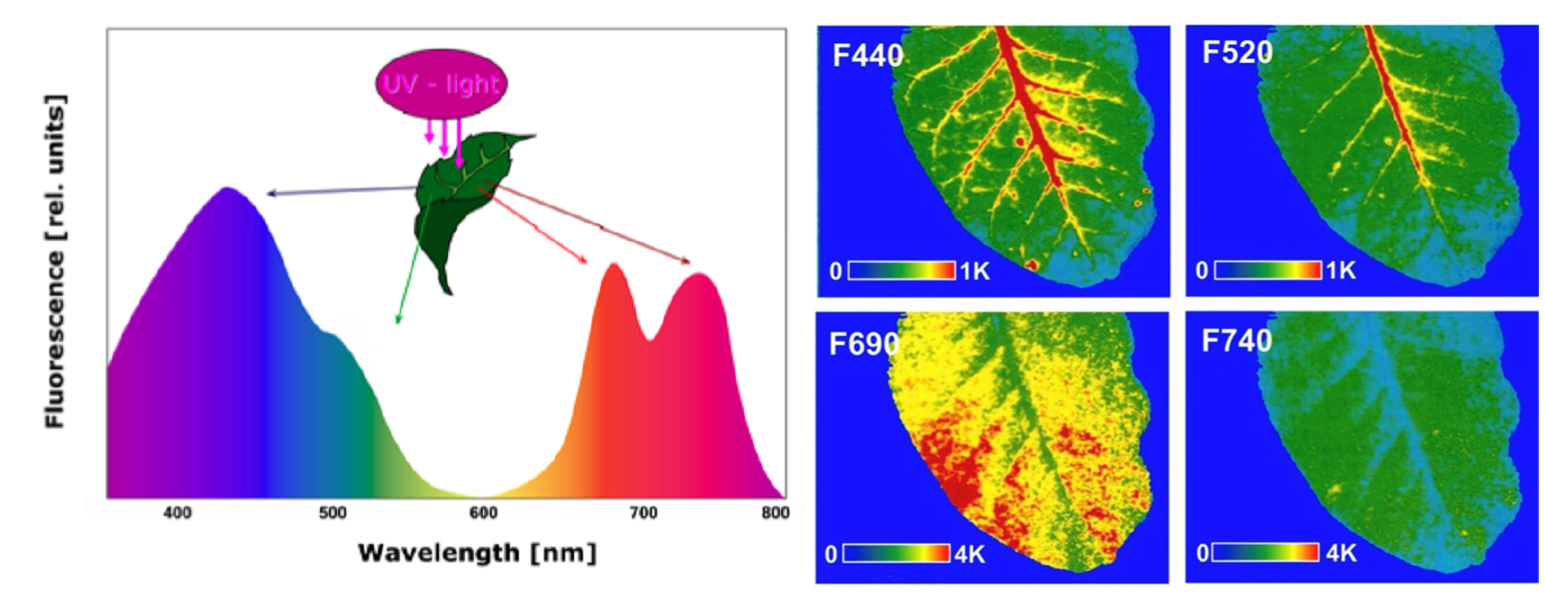

长波段UV紫外光（320nm－400nm）对植物叶片引发，，，，，，可以爆发具有4个特征性波峰的荧光光谱(Multi-color Fluorescence,MCF)，，，，，，4个波峰的波长为兰光440nm（F440）、绿光520nm（F520）、红光690nm（F690）和远红外740nm（F740）(C.Buschmann等，，，，，，1998)，，，，，，其中F440和F520统称为BGF（蓝绿荧光），，，，，，由表皮及叶肉细胞壁和叶脉发出（指示次级代谢产品等），，，，，，F690和F740为叶绿素荧光Chl-F。。。。。。。紫外光引发多光谱荧光（UV-MCF）可以用来迅速、特异性地评估植物心理状态包括受胁迫状态如干旱、病虫害、情形污染、氮胁迫等（H.K.Lichtenthaler, 2021）。。。。。。。


欧洲PSI公司接纳光学滤波器手艺，，，，，，通过紫外线引发并仅使特定波长的引发荧光抵达检测器，，，，，，研制生产了FluorCam多光谱叶绿素荧光成像系列仪器装备，，，，，，可以对F440、F520、F690、F740四个波长荧光（多光谱荧光）举行二维成像剖析，，，，，，成为现在普遍应用于植物表型剖析、植物胁迫检测等领域的主要仪器手艺。。。。。。。

基于近二十年叶绿素荧光丈量与成像手艺、UV-MCF多光谱荧光成像剖析手艺服务与实验研究，，，，，，值此公司建设二十周年之际，，，，，，海洋之神590官网入口生态手艺公司盛大推出UV-MCF生物荧光高光谱成像系统，，，，，，其主要手艺和功效特点为：

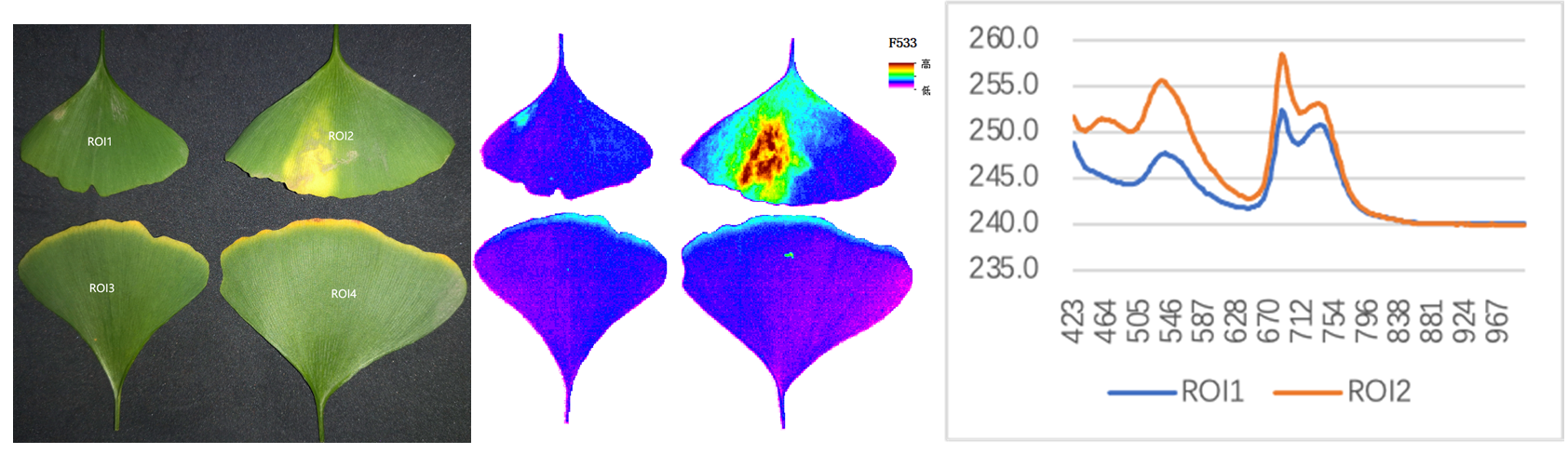

? 基于高光谱成像手艺的紫外光引爆发物荧光光谱成像剖析，，，，，，可同时获得蓝色、绿色、红色及远红波段的荧光光谱成像，，，，，，不但可对生物荧光在二维标准上举行成像剖析，，，，，，还可以获得荧光光谱特征（光谱指纹）并在高光谱维度上（多达几百个）举行荧光光谱剖析。。。。。。。下图为银杏叶高光谱荧光成像（自左至右依次为：彩色成像、绿色荧光F533成像、UV-MCF荧光光谱。。。。。。。海洋之神590官网入口EcoTech实验室提供）


? 不但可举行叶绿素荧光及BGF成像剖析，，，，，，还可以获得其高光谱数据立方并进而剖析其光谱特征，，，，，，使生物荧光二维成像剖析提升到高光谱成像剖析（达几百个光谱纬度）水平

? 可对GFP（绿色荧光卵白）等举行成像剖析

? 可选配多引发光（绿色及红色引发光）植物荧光光谱成像剖析，，，，，，并进一步丈量剖析花青素、叶绿素、多酚等指数及氮素指数

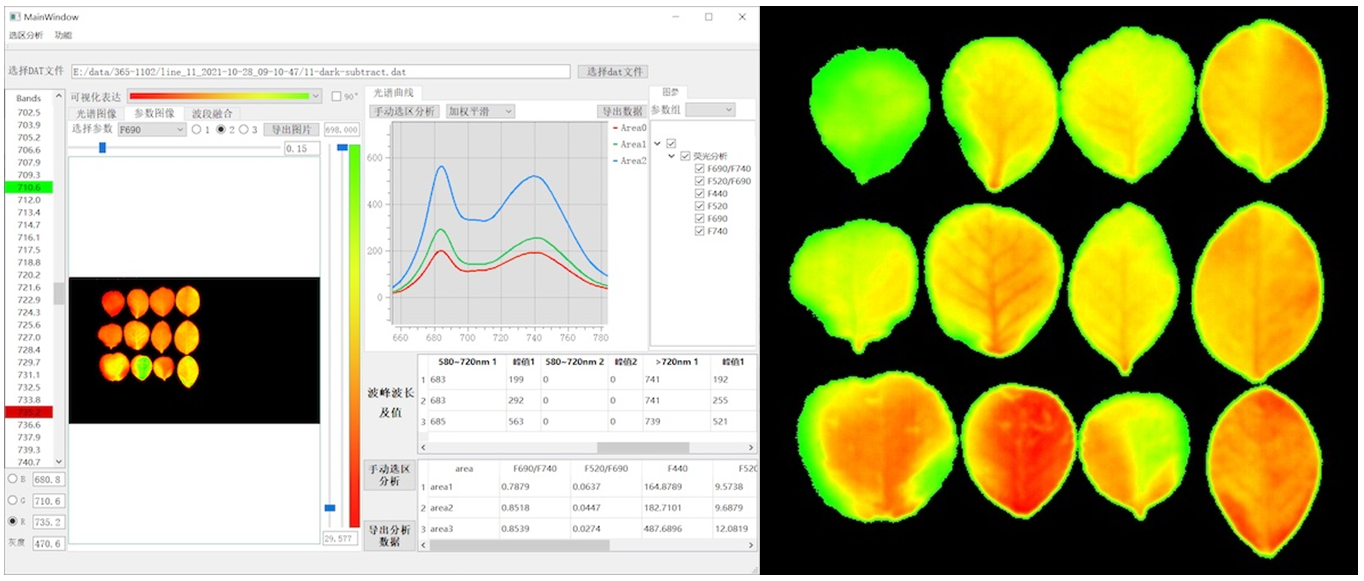

? FluorVision高光谱荧光成像剖析软件，，，，，，可举行光谱融合、ROI选区剖析、样品剖面荧光剖析、频坦率方图、自动识别差别波段峰值并剖析其比值等

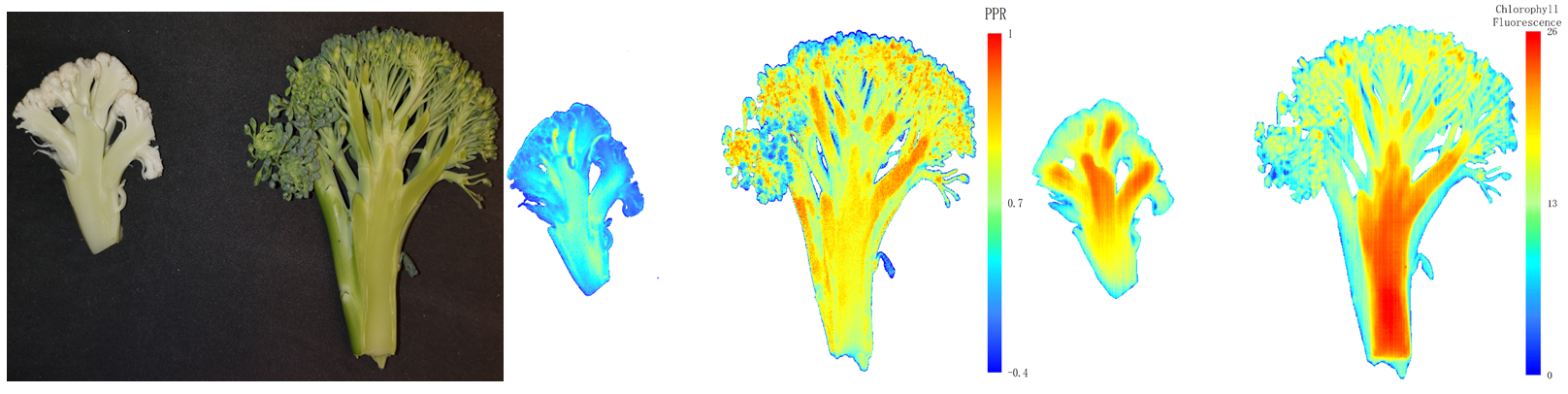

? 可同时获取反射光光谱和荧光光谱，，，，，，并举行高光谱成像剖析和高光谱荧光成像剖析（下图为花椰菜高光谱成像剖析——光谱反射指数，，，，，，和荧光成像剖析）


? 可对植物叶片或整株植物）、根系、果实、种子等差别组织部位举行荧光成像剖析和反射光高光谱成像剖析


? 应用于植物表型成像剖析、遗传育种、植物胁迫与抗性剖析检测、种质资源剖析检测、中草药检测判断、采后生物学研究、光生物学研究等。。。。。。。UV-MCF不但适于活体植物成像剖析，，，，，，也顺应于干燥后的茎叶、根系等荧光成像剖析，，，，，，如茶叶及中草药品质检测等

剖析参数：

1) BGF蓝绿荧光Fb（或F440）和Fg（或F520）

2) 叶绿素荧光Fr（或F690）和Ffr（或F740）

3) 荧光比值，，，，，，如Fb/Fg、Fb/Fr、Fb/Ffr、Fr/Ffr等，，，，，，及F_730-740/F_680-690（反应叶绿素含量及植物恒久胁迫等）、F735/F700（可准确反应叶绿素含量）。。。。。。。下表为UV-MCF部分比值参数与植物表型关系（参考H.K.Lichtenthaler, 2021。。。。。。。++指显著提高，，，，，，+指提高，，，，，，--指显著降低，，，，，，-指降低，，，，，，0为无显着转变）

植物表型	Fb/Fr	Fb/Ffr	Fr/Ffr	Fb/Fg	F735/F700
杂色叶片/绿色叶片	++	++	++	0
背面/正面叶片	++	++	+	0	-
黄绿/绿色叶片	+	++	++	+	--
第二片/第一片冒芽叶片	--	--	++	-	+
干旱胁迫	++	++	0	0
N胁迫	++	++	+	0	--
暴晒	++	++	+	--
虫害	++	++	0	+	-
敌草隆处置惩罚	--	--	+	0
光抑制	++	++	--	0
野外/大棚植物	++	++	-	0

4) 花青素指数（log(Ffr_R/Ffr_R)）、黄酮指数（log(Ffr_R/Ffr_UV）及氮素平衡指数NBI——需选配红绿多引发光�？？？？？�

5) 高光谱成像剖析，，，，，，可自动剖析盘算NDVI、NDVI₇₀₅红边归一化植被指数（对朽迈敏感）、VOG1红边指数（对叶绿素浓度、物候转变等敏感）、PRI光化学植被指数、PSRI 植被衰减指数（用于指示冠层胁迫、植物朽迈、果实成熟等）、SIPI结构不敏感色素指数（反应冠层胁迫水平、心理胁迫检测等）、CRI1 类胡萝卜素反射指数、ARI1/ ARI2 花青素反射指数、CI 叶绿素指数（红边指数）、WBIR水波段指数（反应水分含量漫衍）、HI康健指数等植物色素指数和胁迫敏感指数、NPQI归一化脱镁指数（用于早期胁迫检测）、PSSRa（R800/R680）指数等

应用案例：植物对敌草隆的荧光响应

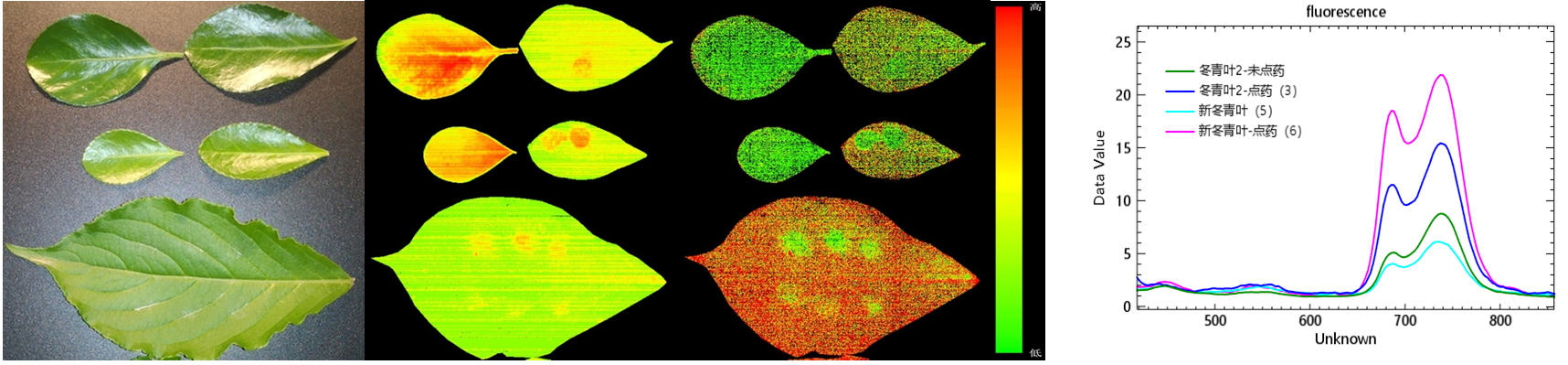

上图叶片自上到下划分为冬青叶、新萌发冬青叶、锦带花叶，，，，，，其中左边冬青叶为整片叶片施加敌草隆10分钟后，，，，，，右边为在局部点滴施加敌草隆�。。。。。。ㄉ厦嬉镀桓龅愕危�，，，，，下面叶片2个点滴）10分钟后的成像剖析，，，，，，下面锦带花点滴（6个小区）施加敌草隆10分钟后的成像剖析。。。。。。。自左到右依次为：RGB成像、叶片叶绿素荧光成像、Fb/Fr成像剖析、紫外光引发荧光光谱曲线，，，，，，可以看出，，，，，，施加敌草隆叶绿素荧鲜明著提高、Fb/Fr则显著降低（海洋之神590官网入口EcoTech实验室提供）

参考文献：

Claus Buschmann and Hartmut K. Lichtenthaler. Principles and characteristics of multi-colour fluorescence imaging of plants. Journal of Plant Physiology, 1998.

H.K.Lichtenthaler. Multi-colour fluorescence imaging of photosynthetic activity and plant stress. Photosynthetica, 2021
